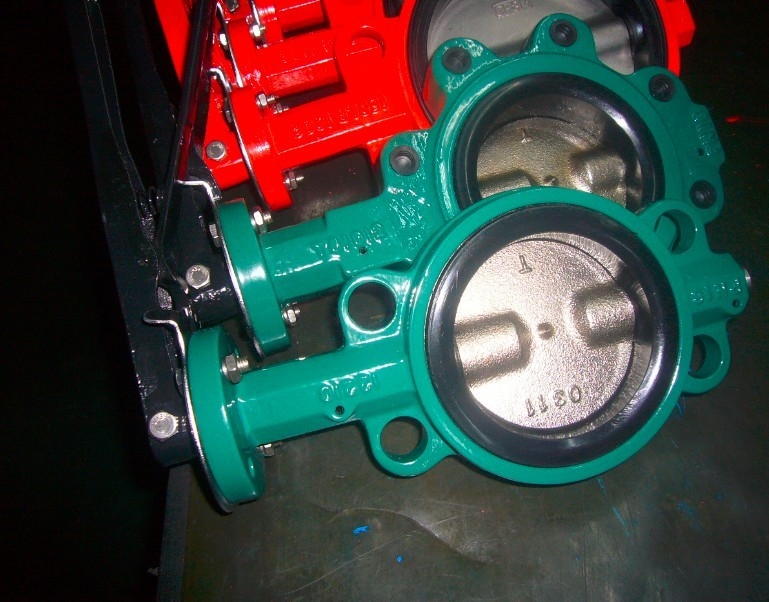

Резина конструкции WRAS DVGW клапан-бабочек PN16 нержавеющей стали концентрическая

Резина конструкции WRAS DVGW клапан-бабочек PN16 нержавеющей стали концентрическая

тип вафли клапан-бабочек pn16 и концентрическая конструкция, WRAS, резина DVGW avaibable

• Тело клапана конструировано для того чтобы встретить MSS SP-67 и API609.
•
• Верхние стандарты фланца: Монтажный флаец и стержень клапана будут согласно с ISO 5211.
•
• Стандарт фланца: ANSI 150 B16.5 GB 9113.1N, JIS B2211.
•
• Номинальность давления:
•
• Двухнаправленное пузыр-плотное отключенное к: 16 адвокатских сословий (230psi) DN40~DN600mm
•
• И испытанный до 110% из полной номинальности: 18 адвокатских сословий (260psi) DN40~DN600mm
•
• Испытание раковины:
•
• Прочность тела может стоять 150% из полной номинальности: 24 адвокатского сословия (340psi) DN40~DN600mm

Главным образом характеристики

• Плотное запечатывание и zero утечка под расклассифицированным давлением (1 .OMpa, 1.6Mpa).
•
• конструкция Multi-запечатывания отделяет тело клапана от средств деятельности для того чтобы обеспечить zero утечку.
•
• Главным образом части конструированы для того чтобы поместить точно в один другого для того чтобы обеспечить более лучшее запечатывание, более малый вращающий момент, более большую подачу, более низкое жидкое сопротивление так же, как гибкую подачу 2-стороны.
•
• Научная конструкция для поверхности для заклеивания места клапана делает закрытым связь между клапан и фланец трубы без всех дополнительных ccessories.
•
• Конструированный и произведенный основанный на multi-стандартной системе, поэтому клапане смогл быть приложено к различному фланца и насладиться превосходным interchangability.
•
• Набальзамированы все части, соответствующий для различной сложной окружающей среды работы.
•
• Другие: Согласно требованиям клиента.


Размер: DN50 - 3000
Температура: -15℃ - 150℃
Давление: 1.0MPa/1.6MPa

Материалы

Материалы тела:  Дуктильный утюг (GGG40, GGG50). Литое железо (GG25), нержавеющая сталь

Материалы диска:  Нержавеющая сталь. Покрынный никель, дуктильный утюг, дуктильный утюг покрынная пластмасса,

                              Titanium сталь, медный сплав etc

Материалы места:  Мономер (EPDM) Этилен-Пропилен-Диена, политетрафторэтилен (PTFE),

                               Резина нитрила (NBR), хлоропрен, полиэтилен Chlorosulfonated (Hypalon),

                                 Кремний, Fluoroelastomer (VITON), Caoutchouc etc.

Материалы стержня:  Нержавеющая сталь. Сталь углерода, 2Cr13


Клапан-бабочка тип прибора для регулирования потока, типично используемый для того чтобы отрегулировать жидкий пропускать через раздел трубы.
Клапан подобен в деятельности к шариковому клапану. Плоская круговая плита расположена в центр трубы.
Плита имеет штангу через ее соединилась к приводу на снаружи клапана. Поворачивать привод поворачивает
покройте или параллель или перпендикуляр к подаче. Не похож на шариковый клапан, плита присутствовал всегда в пределах подачи,
поэтому падение давления всегда наведено в подаче независимо от положения клапана.


Клапан-бабочки вафли усаженные резиной
